產品名稱：
公制螺紋74°錐 45°彎接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

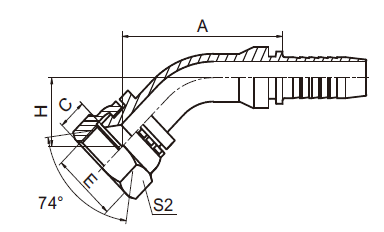

| 訂貨號 | 螺紋E | 膠 管 | 尺 寸 | ||||||||||
| 公稱內徑 | 標號 | A | C | H | S2 | ||||||||
| QFB-14-04T | M14X1.5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 17 | ||||||
| QFB-16-05T | M16X1.5 | 8 | 5 | 44.4 | 8 | 20 | 22 | ||||||
| QFB-18-06T | M18X1.5 | 10 | 6 | 45.7 | 10 | 21.4 | 24 | ||||||
| QFB-22-08T | M22X1.5 | 12 | 8 | 58.9 | 10 | 24 | 27 | ||||||
| QFB-27-10T | M27X1.5 | 16 | 10 | 70.7 | 11 | 26.4 | 32 | ||||||
| QFB-30-12T | M30X1.5 | 20 | 12 | 78.1 | 11 | 30 | 36 | ||||||
| QFB-33-12 | M33X2 | 20 | 12 | 77.4 | 13 | 30 | 41 | ||||||
| QFB-36-16T | M36X2 | 25 | 16 | 85.7 | 14 | 31.5 | 41 | ||||||
| QFB-39-16T | M39X2 | 25 | 16 | 86.1 | 14 | 31.8 | 46 | ||||||
| QFB-45-20T | M45X2 | 32 | 20 | 97 | 15 | 36.2 | 55 | ||||||
| QFB-52-24T | M52X2 | 40 | 24 | 115.3 | 17 | 40.9 | 60 | ||||||
