產品名稱：
公制螺紋24°內錐重系列 45°彎接頭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

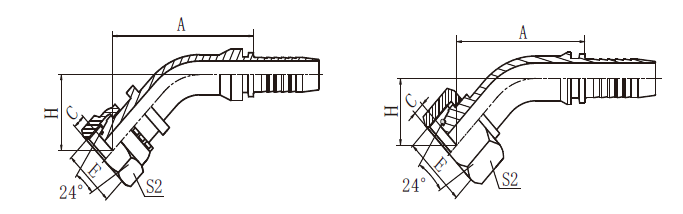

| 訂貨號 | 螺紋E | 膠 管 | 硬管外徑 | O形圈 | 尺 寸 | |||||||||||||||
| 公稱內徑 | 標號 | A | C | H | S2 | |||||||||||||||
| DSB-14-04T | M16X1.5 | 6 | 4 | 6 | O04.5X1.5 | 43.4 | 1.5 | 21.3 | 19 | |||||||||||
| DSB-16-04T | M16X1.5 | 6 | 4 | 8 | O06.5X1.5 | 44.4 | 1.5 | 22.3 | 19 | |||||||||||
| DSB-16-05T | M16X1.5 | 8 | 5 | 8 | O06.5X1.5 | 46.6 | 1.5 | 23.2 | 22 | |||||||||||
| DSB-18-04T | M18X1.5 | 6 | 4 | 10 | O08.0X1.5 | 43.7 | 1.5 | 21.6 | 22 | |||||||||||
| DSB-18-06 | M18X1.5 | 10 | 6 | 10 | O08.0X1.5 | 48.1 | 2 | 23.9 | 24 | |||||||||||
| DSB-20-06T | M20X1.5 | 10 | 6 | 12 | O10.0X1.5 | 47.8 | 2.5 | 23.5 | 24 | |||||||||||
| DSB-20-08 | M20X1.5 | 12 | 8 | 12 | O10.0X1.5 | 68.1 | 2.5 | 33.2 | 27 | |||||||||||
| DSB-22-06T | M22X1.5 | 10 | 6 | 14 | O11.0X2.0 | 48.1 | 3 | 23.9 | 27 | |||||||||||
| DSB-22-08 | M22X1.5 | 12 | 8 | 14 | O11.0X2.0 | 68.1 | 2.5 | 33.2 | 27 | |||||||||||
| DSB-24-08T | M24X1.5 | 12 | 8 | 16 | O13.0X2.0 | 62.5 | 3 | 27.5 | 30 | |||||||||||
| DSB-30-10T | M30X2 | 16 | 10 | 20 | O16.3X2.4 | 73.5 | 2.5 | 29.2 | 36 | |||||||||||
| DSB-30-12T | M30X2 | 20 | 12 | 20 | O16.3X2.4 | 77.2 | 3 | 30.3 | 36 | |||||||||||
| DSB-36-12T | M36X2 | 20 | 12 | 25 | O20.3X2.4 | 81.1 | 3.2 | 33 | 46 | |||||||||||
| DSB-52-20T | M52X2 | 32 | 20 | 38 | O33.3X2.4 | 101.7 | 4.5 | 39.4 | 60 | |||||||||||
| DSB-52-24T | M52X2 | 40 | 24 | 38 | O33.3X2.4 | 114.1 | 4.5 | 43.4 | 60 | |||||||||||
